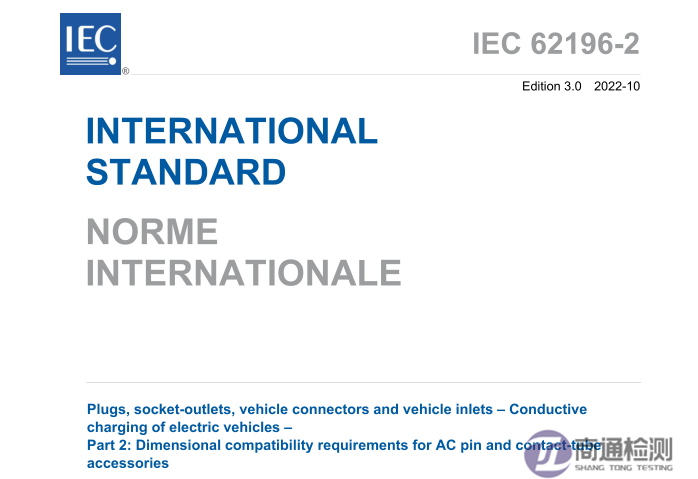

IEC 62196-2:2022是國際電工委員會（International Electrotechnical Commission）發布的標準，規定了電動汽車充電插頭插座的尺寸兼容性和可換性要求。
IEC 62196-2:2022標準范圍：
IEC 62196-2:2022適用于電動汽車插頭、電動汽車插座、車輛連接器和具有標準化配置的引腳和接觸管的車輛入口，在此稱為附件。這些附件的額定工作電壓不超過480伏交流，50赫茲至60赫茲，額定電流不超過63安培三相或70安培單相，用于電動車輛的傳導充電。
本文檔涵蓋了IEC62196-1:2022中規定的車輛電源的基本接口附件
注1術語“電動道路車(EV)”包括所有道路車，包括全部或部分量來可充電能量?jī)?chǔ)系統RESS)的電式合動力路車PHEV)
這些附件用于在不同電壓和頻率下工作的電路，包括超低電壓 (ELV)和通信信號。
正在考慮使用這些附件進行雙向功率傳輸。
本文件適用于環境溫度在-30C至+40C之間的附件
注2在下列國家，可能適用有關較低溫度的其他要求，編號
注3在下列國家，-35*C適用于: SE
這些附件僅用于連接銅或銅合金導體的電纜。
本文檔中描述的車輛入口和車輛連接器用于模式1、2和3(情況B和C)中的充電。本文件所涉及的電動汽車插座和電動汽車插頭僅用于充電模式3，情況A和B。
模式和允許的連接在LEC61851-1:2017中有規定。
IEC 62196-2:2022標準測試項目：
1.銘牌
2.尺寸
3.防觸電保護
4.接地導體
5.接地連續性
6.端子
7.自鎖
8.老化
9.基本結構
10.插座結構
11.插頭和連接器結構
12.車輛插座結構
13.保護等級
14.絕緣電阻和電氣強度
15.分?jǐn)嗳萘繙y(cè)試
16.正常操作測試
17.溫升
18.電源線及其連接
19.機械強度
20.螺絲，導電部件及其連接
21.爬電距離和電氣間隙
22.耐熱，耐燃和耐漏電起痕
23.腐蝕和防銹
24.車輛碾壓
25.零部件
26.電阻編碼
以下是IEC 62196-2:2022標準的一些主要要求：
1. 尺寸和形狀：標準規定了插頭和插座的尺寸、形狀和幾何要求，以確保不同廠家的插頭和插座能夠相互兼容。
2. 引導裝置：標準要求插頭和插座具有引導裝置，以確保正確的插入方向和位置，減少誤插和損壞。
3. 電氣接觸點：標準規定了插頭和插座的電氣接觸點的位置、形狀和材料要求，以確保良好的電氣連接性能。
4. 機械保護：插頭和插座必須具有機械保護裝置，以防止意外觸摸電氣接觸點和其他敏感部分。
要滿足IEC 62196-2:2022標準的要求，可以采取以下措施：
1. 使用符合標準的認證產品：選擇通過IEC認證的充電插頭插座產品，這些產品已經經過相關的測試和認證，符合標準要求。
2. 進行產品測試和認證：如果您的產品尚未獲得認證，您可以通過與認證機構合作進行測試和認證，以確保您的產品符合標準要求。
3. 遵循設計指南和建議：IEC 62196-2:2022標準附帶的設計指南和建議可以幫助您設計和制造符合標準要求的充電插頭插座。
請注意，IEC標準的遵循是自愿的，但符合標準可以增強產品的兼容性和可換性，確保與不同廠家的插頭和插座互插時正常工作。建議與相關的專業機構和認證機構合作，以確保您的產品滿足標準要求。
