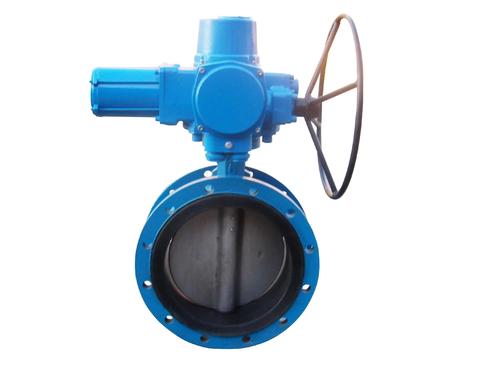

蝶閥ISO 16136：2006
ISO（國際標準化組織）是一個全球性的國家標準機構聯盟（ISO成員機構），準備國際標準的工作通常通過ISO技術委員會進行，對成立技術委員會的主題感興趣的每個成員機構都有權在該委員會中有代表，與ISO聯絡的國際組織，政府和非政府組織也參與了這項工作，ISO在電工技術標準化的所有方面與國際電工委員會（IEC）密切合作。
國際標準是根據ISO / IEC指令第2部分中的規則起草的。
技術委員會的主要任務是制定國際標準。技術委員會通過的國際標準草案已分發給成員機構進行表決。作為國際標準出版需要至少75％的成員團體投票表決。
需要注意的是，本文件的某些要素可能是專利權的主體。ISO不負責識別任何或所有此類專利權。
ISO 16136由歐洲標準化委員會（CEN）技術委員會CEN / TC 69，工業閥門，與ISO / TC 138，塑料管道，配件和流體輸送閥門，分技術委員會SC 7，閥門和輔助設備合作制定塑料材料設備，符合ISO和CEN（維也納協議）之間的技術合作協議。
1范圍
本國際標準規定了用于隔離和控制服務的熱塑性塑料材料制成的蝶閥的設計，功能特性和制造要求，它們與管道系統的連接，閥體材料及其壓力/溫度等級在-40°C和+之間120°C，使用壽命為25年，并規定了他們的測試。
本國際標準適用于安裝在工業管道系統中的手動或動力操作閥門，無論應用領域和輸送流體如何。
注1：工業管道系統還包括一般用途的供水系統，排水和污水處理系統。
注2：特殊要求適用于人類飲用水的管道系統。
該國際標準涉及DN的范圍
DN 15，DN 20，DN 65，DN 80，DN 100，DN 125，DN 150，DN 200，DN 250，DN 300，DN 350，DN 400和DN 450 ，DN 500和DN 600
以及PN和Class的范圍
PN 6，PN 10，PN 16和Class 150。
2規范性參考文獻
以下參考文件對于本文件的應用是必不可少的，凡是注日期的引用文件，僅引用的版本適用。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本標準。
ISO 7-1：1994，在螺紋上形成壓力密封接頭的管螺紋 - 第1部分：尺寸，公差和名稱
ISO 228-1：2000，螺紋上沒有壓力密封接頭的管螺紋 - 第1部分：尺寸，公差和名稱
ISO 898-1：1999，碳鋼和合金鋼制緊固件的機械性能 - 第1部分：螺栓，螺釘和螺柱
ISO 5211：2001，工業閥門 - 部分回轉執行器附件
ISO 8233：1988，熱塑性塑料閥門 - 扭矩 - 試驗方法
ISO 8659：1989，熱塑性閥門 - 疲勞強度 - 試驗方法
ISO 9393-2：2005，工業用熱塑性塑料閥門 - 壓力試驗方法和要求 - 第2部分：試驗條件和基本要求
ISO / TR 10358：1993，塑料管道和配件 - 組合耐化學性分類表
ISO 10931：2005，工業用塑料管道系統 - 聚偏二氟乙烯（PVDF） - 部件和系統規范
ISO 12092：2000，配件，閥門和其他管道系統組件，由未增塑的聚氯乙烯（PVC-U），氯化聚氯乙烯（PVC-C）丙烯腈 - 丁二烯 - 苯乙烯（ABS）和丙烯腈 - 制成壓力管道用苯乙烯 - 丙烯酸酯（ASA）耐內壓試驗方法
ISO 12162：1995，壓力應用管道和配件用熱塑性塑料材料 - 分類和名稱 - 總體服務（設計）系數
ISO 15493：2003，工業用塑料管道系統 - 丙烯腈 - 丁二烯 - 苯乙烯（ABS），未增塑聚氯乙烯（PVC-U）和氯化聚氯乙烯（PVC-C） - 組件和規范系統 - 公制系列
ISO 15494：2003，工業用塑料管道系統 - 聚丁烯（PB），聚乙烯（PE）和聚丙烯（PP） - 組件和系統規范 - 公制系列
EN 558-1：1995，工業閥門 - 法蘭管道系統用金屬閥門的面對面和中心對接尺寸 - 第1部分：PN指定閥門
EN 558-2：1995，工業閥門 - 法蘭管道系統用金屬閥門的面對面和中心對接尺寸 - 第2部分：等級指定閥門
EN 736-1：1995，閥門 - 術語 - 第1部分：閥門類型的定義
EN 736-2：1997，閥門 - 術語 - 第2部分：閥門部件的定義
EN 736-3：1999，閥門 - 術語 - 第3部分：術語的定義
EN 1092-1：2001，法蘭及其接頭 - PN指定的管道，閥門，配件和附件用圓形法蘭 - 第1部分：鋼法蘭
EN 1267：1999，閥門 - 使用水作為測試流體測試流動阻力
EN 1759-1：2004，法蘭及其接頭 - 管道，閥門，配件和附件的圓形法蘭，指定類別 - 第1部分：鋼法蘭，NPS½至24
EN 12107：1997，塑料管道系統 - 注塑成型熱塑性塑料配件，閥門和輔助設備 - 管道部件注塑用熱塑性塑料材料的長期靜水壓強度的測定
EN 12266-1：2003，工業閥門 - 閥門試驗 - 第1部分：壓力試驗，試驗程序和驗收標準 - 強制性要求
EN 12570：2000，工業閥門 - 操作元件的尺寸確定方法
3術語和定義
就本文件而言，EN 736-1，EN 736-2和EN 736-3中給出的術語和定義適用。
注：有關熱塑性塑料材料的其他術語和定義在ISO 15493，ISO 15494和ISO 10931中給出。
3.1標稱尺寸
DN
管道系統組件尺寸的字母數字標識，用于參考目的，包括字母DN，后跟無量綱整數，間接與孔的物理尺寸（以毫米為單位）或端部連接的外徑相關
[來源：ISO 6708：1995，定義2.1]
3.2公稱壓力
PN
與壓力有關的數字標記，是一個方便的圓整數，供參考
注1：所有由相同PN號指定的相同標稱尺寸（DN）的設備應具有與端部連接類型相同的相同配合尺寸。
注2：允許的工作壓力取決于材料，設計和工作溫度，應從相應標準中的壓力/溫度額定值表中選擇。
[來源：ISO 7268：1983，第2條]
3.3類
用于參考目的的字母數字名稱，涉及管道系統組件的機械和尺寸特征的組合，其中包括“類”后跟無量綱整數
注1： “類別”一詞后面的數字不代表可測量值，除非在相關標準中規定，否則不得用于計算目的。
3.4允許的最大工作壓力
最不發達國家
組件在使用中能夠承受的最大壓力，包括喘振
[來源：EN 805：2000，定義3.1.1]
注1：歐盟指令97/23 / EC（PED）指定PS（最大允許壓力），與溫度無關。PMA和PS的值在20°C時相同。
3.5修剪
閥門內部與流體接觸
注1：改編自EN 736-2：1997，定義3.2。
3.6評級因子
f r
用于PMA和PN或Class之間關系的額定系數，用于計算20°C以外溫度下的最大允許壓力PMA
3.7手動力量
F和 F s
操作手動力（F）和最大手動力（F s），一個人能夠應用于閥門的手動操作元件
注1：改編自EN 12570：2000。
