機械壓力機EN 13736:2003+A1:2009標準具體的測試方法和步驟可能因不同的測試機構和實際情況而有所差異，但總體上都是圍繞確保氣動壓力機符合 EN 13736:2003+A1:2009 標準的安全要求來進行的。
一、機械壓力機EN 13736:2003+A1:2009適用范圍
1. 適用設備類型

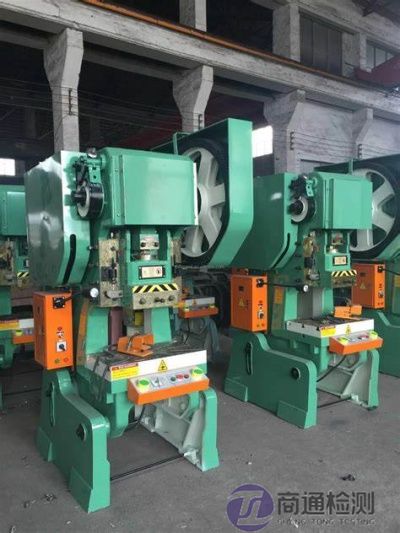

機械壓力機（Mechanical Power Presses）：
包括曲柄式、偏心式、連桿式壓力機
適用于金屬?zèng)_壓、成型、沖孔等工藝
不適用：
液壓機（EN 693）
鍛錘、剪板機等非連續行程設備
2. 標準定位
歐盟機械指令（2006/42/EC）下的 C類標準（產品專用標準）
與基礎標準（如EN ISO 12100）配合使用
二、機械壓力機EN 13736:2003+A1:2009安全要求
1. 機械安全防護
固定防護裝置（第5.3條）：
必須防止進入危險區域（模具閉合區）
材料強度≥500N/mm2（如鋼制防護罩）
聯鎖防護裝置（第5.4條）：
打開時壓力機必須停止（響應時間≤20ms）
需符合EN 1088（聯鎖裝置安全標準）
2. 控制系統安全
控制電路安全等級（第6章）：
主控制系統需滿足 EN ISO 13849-1 PLc級
安全回路必須采用冗余設計（雙通道）
操作模式：
單次行程模式：必須雙手控制（按鈕間距≥250mm）
連續行程模式：需附加光柵保護
3. 制動系統要求
制動性能（第7.2條）：
從最大速度制動至停止的時間≤滑塊行程的10%
測試方法：空載條件下測量制動角（需≤9°）
三、機械壓力機EN 13736:2003+A1:2009測試方法
1. 機械強度測試
防護裝置沖擊測試：
使用直徑50mm、質量1kg鋼球從1m高度自由落體沖擊
判定標準：無永久變形或斷裂

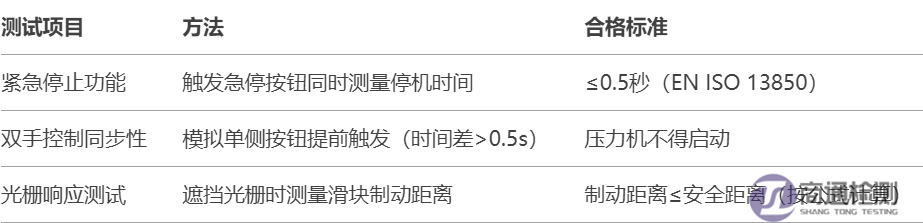

2. 功能安全測試
3. 噪聲測試（附錄A）
測試條件：空載運行，測量點距設備1m
限值：≤85dB(A)（需配備降噪措施如隔音罩）
四、機械壓力機EN 13736:2003+A1:2009CE認證實施流程
1. 技術文件準備
必需文件清單：
風險分析報告（EN ISO 12100）
電氣原理圖（含安全回路標注）
制動系統計算書（扭矩、慣量驗證）
用戶手冊（含維護周期、安全警告）
2. 符合性評估路徑
普通機械壓力機：
制造商自檢（Module A）
簽署EU符合性聲明（DoC）
高風險壓力機（如公稱力>1000kN）：
需公告機構（Notified Body）參與（Module B+C）

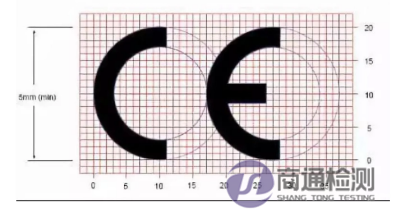

3. 認證標志
CE標志必須與 公告機構編號 并列（如適用）
銘牌需包含：
制造商信息
型號/序列號
最大行程次數（次/分鐘）
公稱力（kN）
五、常見問題與對策
Q1：如何驗證控制系統的PL等級？
解決方案：
1. 使用SISTEMA軟件計算各組件MTTFd值
2. 典型配置示例：
安全繼電器（PNOZ X3）：PLd
雙通道光柵（SICK C4000）：PLe
Q2：現有設備如何升級合規？
改造優先級：
1. 加裝聯鎖防護門（EN 1088）
2. 升級制動系統（摩擦片更換+制動力矩校準）
3. 增加噪聲防護罩（降噪≥5dB）
Q3：標準與ISO 16092的差異？
關鍵區別：
EN 13736針對 純機械驅動 壓力機
ISO 16092適用于 數控液壓機（含電子控制系統）
